皮带运输机皮带宽度与速度计算程序的说明
皮带宽度与速度计算程序是专门用于皮带运输机带宽带速设计使用的专用计算程序,其计算方法参照国际标准ISO5048与《DTⅡ型固定式带式输送机设计选用手册》的计算方法设计经过反复使用,计算结果合理准确,完全满足现行槽式皮带运输机带宽带速计算的要求。
程序主菜单包括

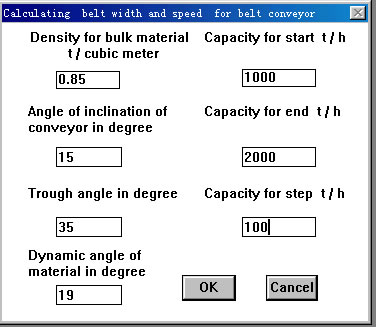

计算时点击Equipment弹出对话框
对话框中:
1、Density for bulk material t / cubic meter
为运送物料的密度单位为 吨/立方米;
2、Angle of inclination of conveyor in degree,
为皮带运输机的倾角,度;
3、Trough angle in degree
为皮带槽角,通常为30度,35度,40度;
4、Dynamic angle of material in degree
为物料的动安息角对大多数物料为19-21度;
5、Capacity for start t / h
为计算能力始值,吨/时;
6、Capacity for end t / h
为计算能力终始值,吨/时;
7、Capacity for step t / h
为计算能力步长,吨/时;
各个参数选定之后点击确定弹出计算结果的窗口,文件名为calcbelt.txt。可以将此文件另存。
在实际计算中程序会自动选定皮带的宽度并计算出皮带的速度。
输出结果例子:
INPUT DATE
---------------------------------------------------------
LDETA--Angle of inclination of conveyor, LAMTA--TROUGH ANGLE
SETA--DYNAMIC ANGLE, Q3--STEP OF CAPACITY
Q1--CAPACITY OF START, Q2--END OF CAPACITY r--DENSITY
LDETA= 15.0 degree, LAMTA= 35.0 degree, SETA= 19.0 degree,
r= 0.85 t/cubic meter
Q1= 1000 t/h Q2= 2000 t/h Q3=100 t/h
----------------------------------------------------------
DATE OF OUTPUT
---------------------------------------------------------
Q--MAX.CAPACITY B--BELT WIDTH, V--SPEED OF BELT,
Q= 1500 t/h B= 1600 mm V= 1.86 m/s
Q= 1600 t/h B= 1000 mm V= 5.36 m/s
Q= 1600 t/h B= 1200 mm V= 3.66 m/s
Q= 1600 t/h B= 1400 mm V= 2.63 m/s
Q= 1600 t/h B= 1600 mm V= 1.99 m/s
Q= 1700 t/h B= 1000 mm V= 5.70 m/s
Q= 1700 t/h B= 1200 mm V= 3.89 m/s
Q= 1700 t/h B= 1400 mm V= 2.79 m/s
Q= 1700 t/h B= 1600 mm V= 2.11 m/s
THE END --THANKS FOR USED
DESIGNED BY BULKTECH
2000-1-1 6:00:00
皮带宽度与速度计算程序下载
86.5k
2002-12-1
By Li Yimin
