俯仰皮带机重锤张紧导杆上铰点位置对配重状态的影响

俯仰皮带机重锤张紧导杆上铰点位置对配重状态的影响
李毅民 By liyimi 2007-5-10

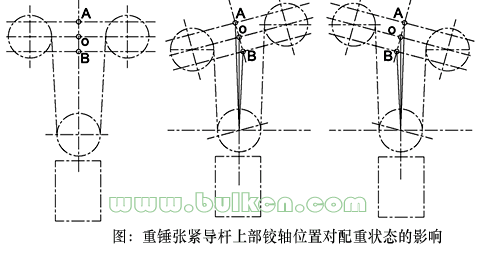

　　斗轮堆取料机、装船机等设备通常会使用俯仰的皮带机，在俯仰活动的皮带机上的重锤张紧装置通常带有一个导杆，导杆的上部固定在上部的两个改向滚筒的中间。如图，如果皮带机始终位于水平位置，则皮带机的张紧装置的导杆是垂直于水平面的，但是，当皮带机俯仰运动时如果上部导杆连接的铰轴中心不在两个改向滚筒的连线上时，如图A、B点，则会出现配重导杆倾斜现象，因为不论是向上还是向下俯仰配重的位置是垂直向下的。即配重的导杆始终是要竖直的。但是此时的A、B点不在配重导杆的延长线上。所以，配重杆出现了倾斜。配重导杆的倾斜容易使导杆承受弯矩。在设计导杆的上部销轴的位置o时应当将销轴的中心设计在两个改向滚筒的中间且在两个改向滚筒轴心的连线上。李毅民 By Li yimin 2007-5-10
