夹轨器—CTHV/CBHV系列产品 |
|
|
|
设计特征
刹车机构能在垂直和水平方向上自由滑动,以达到夹轨器的****工作状态,保证刹车片与轨道之间接触面的形状始终吻合。导向轮能使刹车机构在有偏差的轨道上也能正常工作,并且对刹车片起到保护作用。在现场打开防护罩的情况下,就能够对刹车机构进行整体检查和维修。润滑油嘴在机器的外部,方便设备维护。当刹车片磨损后,根据夹钳位置指示杆就比较容易地将夹钳重新调整到位。溢流阀能调整夹钳的夹紧时间。SAE密封圈能保证液压油不泄漏,手动液压泵方便人工打开夹轨器。电器元件都预先安装在配电箱内。齿形刹车片磨损后能够在工作现场更换。维修简单,并且减少了停车时间。部件模块化设计和整体的防护罩使维修更简便容易。防护罩、液压油箱、紧固螺栓、支架和弹簧罩等都由不锈钢制作。
|
|
|
设备配置
夹轨器可有不同的安装方式.如:车轮支架端面(CTHV夹轨器)或底梁(CBHV
夹轨器)。
如设计要求,共用液压装置能够操作多台夹轨器。
所有的动力和控制电压都满足用户的要求。
厂家为用户提供夹轨器整套的备件。
设备的防护油漆符合国际标准。
|
CTHV/CBHV—液压夹轨器
|
|
典型设备上的应用
Hillmar 公司的夹轨器能够在以下设备上应用:
集装箱起重机,装船机,卸船机,堆料机,取料机,桥吊,龙门吊和其它轨道设备.

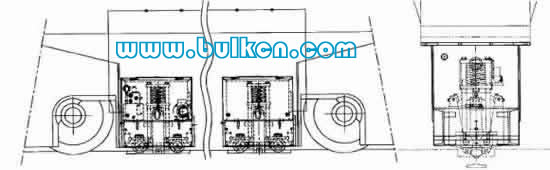

典型的安装布局
|
|
|
|
CTHV/RP系列产品—端面安装
CBHV RP 系列产品—底梁安装
|
|
工作原理
如 上图所示夹轨器能够安装在起重机底梁或行走机构支架端面上。通过下面两幅图形,我们更容易了解它的工作原理。
|
夹轨器型号
|
型号
|
止滑力
|
CTHV-LH-100-045-LE-06
|
100kN
|
CTHV-LH-200-045-LE-06
|
200kN
|
CTHV-LH-300-045-LE-06
|
300kN
|
CTHV-LH-400-045-LE-06
|
400kN
|
CTHV-LH-600-045-LE-06
|
600kN
|
|
|
|
图3: 夹紧力示意图
(图3)
Hillmar公司夹轨器的水平和垂直方向的自由滑动和导向轮的设计,保证夹轨器沿轨道方向能够产生足够持续的制动力。 |
图2:
基本原理
(图2) 夹轨器的夹紧力是通过一组弹簧的作用力来完成的.其松开的动作是由液压泵驱动液压缸来完成的。
|
