6000 吨/时 煤炭装船机    By Liyimin 2003-8-12

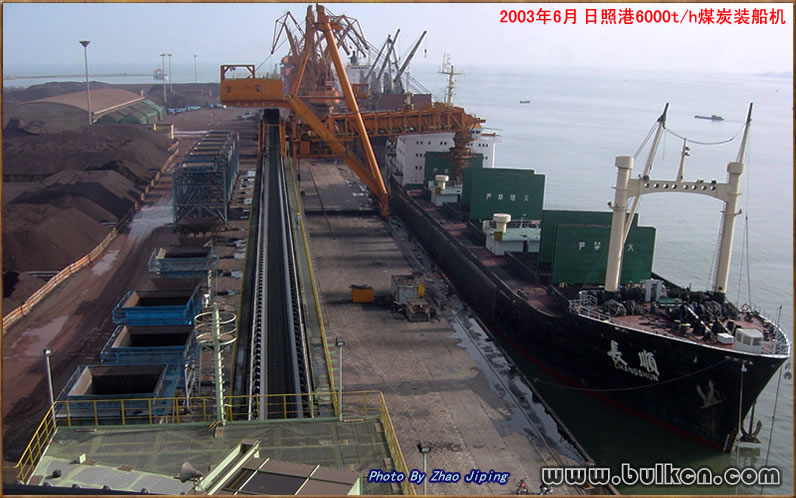

  本站最新消息:国内最新自行设计制造的6000t/h煤炭装船机于2003年6月在山东省日照港投入使用。该机由大连重工设计制造，用于散装货物的装卸，装船能力为6000t/h，该设备安装在日照港东区煤炭专业化泊位东港区5—6号泊位进行煤炭装船作业。
 设备额定装船能力6000t/h，峰值能力6800t/h,设计船型为排水量5000—35000DWT（肥大型），并满足最小设计船型满载低潮位和最大设计船型空载高潮位的装船作业要求。　该为伸缩悬臂、俯仰、伸缩溜筒结构装船机。它主要由大车走行装置、悬臂俯仰机构、悬臂伸缩、悬臂头部溜筒的伸缩与回转装置、皮带机输送机、钢结构、机器房、电气室、司机室、

 电缆卷筒、洒水除尘、梯子栏杆、电气控制系统和其它辅助装置所组成。整个装船过程可通过司机室内手动机上操作、甲板遥控操作及就地操作实现。

装船机前部溜筒和悬臂皮带机等转载处安装洒水除尘装置。整机可沿码头轨道运行至任意位置进行装船作业。作业完毕后，整机行至锚定位置处锚定。需要时前臂梁可以仰起至固定位置，并用安全钩将其钩住固定。装船机设置防风拉索及锚定装置。
本机俯仰机构、大车走行装置、悬臂皮带机、伸缩臂、伸缩溜筒、溜筒回转可以单独动作，也可联合动作。整机可沿水平铺设的轨道作直线行驶。整机工作机构均采用交流变频调速。各机构均设置有必要的限位开关和连锁保护装置。
本机海陆侧门腿共由四组8轮台车组支承，在运行机构中设有防滑器、防风拉索及缓冲器。
本机动力使用6000V，50Hz交流电源。供电方式是将设在码头陆侧电源箱中的电源，通过电缆由装在陆侧后门框上的磁滞电缆卷筒引缆上机，给装船机供电。

主要参数:

(1) 能力
额定能力：6000t/h
峰值能力：6800t/h
(2 ) 适应船型
5000DWT～35000DWT(肥大型)
(3 ) 悬臂伸缩距离（悬臂水平时，从溜筒中心至海侧轨道中心线）
最大外伸距：27.7m
最小外伸距：11.7 m
伸缩行程： 16 m
(4) 俯仰角度
工作角度范围（装船）：-12°至+10°
非工作角度范围：+10°至+70°

By  Liyimin 2003-8-12
