摇臂式取料机的取料工艺示意图

李毅民 By liyimin 2003-5-16

    摇臂式斗轮取料机在取料时要按照分层取料的方法取料,一般要先取最上层物料,按照从上往下逐层取料的方法取料,每层取料n次后换层,每次进尺量为t 毫米。在取完最底层后在返回到最上层。取料时一般每层的高度和进尺量会在说明书中给出。应当注意,每层取料进尺次数不可过多,当取料时如果设备仰角较大会发生悬臂梁下部与料堆发生碰撞。每次进尺量也不宜过大,过大的进尺会使设备过载。

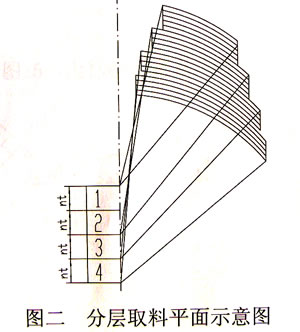

    图1为取料时在纵向平面的示意图,图二为取料工艺在水平面的示意图,图中1为最上层,2为料堆的最底层。在同一层上悬臂每回转一个单程大车进尺一次,直到进尺n次为止,再进行换层。设备的回转角度也会随着所取料堆的层数位置的变化而变化。最底时回转角度范围最大,最上层时回转的角度范围最小,不同参数设备的每层进尺次数和进尺量是不同的。取料时其简单的过程为,第一层:大车进尺->回转取料->大车进尺->回转取料......大车进尺->回转取料->大车调车、调整俯仰到第二层->大车进尺->回转取料->大车进尺->回转取料......大车进尺->回转取料->大车调车、调整俯仰到第三层->大车进尺->回转取料->大车进尺->回转取料......大车进尺->回转取料->大车调车、调整俯仰到最底层->大车进尺->回转取料->大车进尺->回转取料......大车进尺->回转取料->大车调车、调整俯仰到第一层,.......  如此反复,达到不停取料的目的。取料时大车应当停止,只开动回转机构取料。开动大车进行取料是不合理的,也是不安全的。
