1、  双堆：

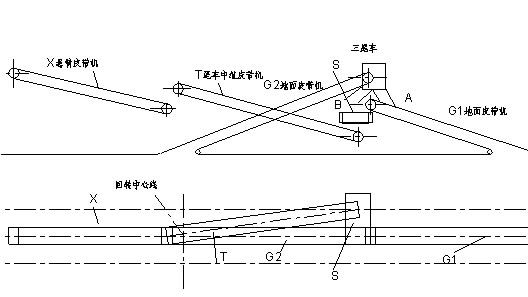

     一堆： 地面皮带机G2->叉式漏斗->机上横向小皮带机S->尾车皮带机T->悬臂皮带机X。地面皮带从左向右；

     二堆： 地面皮带机G1->叉式漏斗->机上横向小皮带机S->尾车皮带机T->悬臂皮带机X。地面皮带从右向左。

2、  双取：

     一取：悬臂皮带机X->地面皮带机G2。地面皮带从右向左；

     二取：悬臂皮带机X->地面皮带机G2->叉式漏斗A-> 地面皮带机G1。地面皮带从左向右；

3、  双通过：

    一通过：地面皮带机G1->叉式漏斗B->机上横向小皮带机S->尾车皮带机T->悬臂皮带机X->地面皮带机G2；地面皮带机从右向左。

    二通过：地面皮带机G2->叉式漏斗A->地面皮带机G1；地面皮带机从左向右。

注：

特别提示★

    尾车独立驱动的皮带机在水平面的投影为斜线，即头部中心在回转中心上。尾部偏离中心线一个皮带机的宽度。

和地面皮带机使用同一个皮带的两个尾车的中心线与回转中心线在同一中心线上。

    尽管本尾车具有这么多的功能还是建议大家尽量不要选用此形式的尾车，具体的原因是本尾车的转载过程太复杂，皮带的跑偏、撒料、漏料相对要严重许多，增加了比较多的维护和保养，可靠性会大大的降低。另外，因为地面皮带机选用双向运行也增加了皮带跑偏的严重性。

                                                                   2007年9月20日
