Barrel type Reclaimer

滚筒式混匀取料机照片

1 2 3 4 5 6 7 8 9 10 11 12

国外俯仰由液压油缸驱动的双臂式混匀堆料机

均化设备主要包括:

              双斗轮混匀取料机与混匀堆料机。

   均化设备的主要用途:

             电厂煤炭的堆取均化；钢铁厂铁矿石的堆取均化；水泥厂的石灰石等原料的均化；铝厂的原料堆取均化。

     混匀取料机:

   双斗轮混匀取料机用于均化料场的混匀取料。双斗轮混匀取料机是由两个斗轮机构、主梁、小车、机上皮带机、走行装置、料耙等组成。双斗轮混匀取料机在工作时是双斗轮在垂直于大车轨道，既平行于主梁的方向往复运行。在往复运行过程中料耙将物料从料堆上刮下送到斗轮附近由斗轮挖取到主梁的皮带机上，再由此皮带机将物料送到地面皮带机。两斗轮的中心间距大约是料堆宽度的一半。因此，在取料时由于斗轮所在的横向移动的位置不同，每个斗轮所挖取的量在该位置与其它位置也不同。当某一斗轮在料堆料堆横行断面的中部时该斗轮取料量最大，在横行断面的侧边部时取料量最小，在同一时刻，另一斗轮与其相反。整个取料过程为全断面取料，并且是两个斗轮同时卸料到皮带机上，实现了取料均化的功能。 双斗轮混匀取料机具体工作过程是：大车前进一个进程，大约在几十毫米到一百几十毫米，（实际根据具体取料能力要求），双斗轮在横向移动一个单程，大车在前进一个进程，双斗轮在横向相反方向移动一个单程，如此反复，在整个过程中料耙随小车与斗轮同时横向移动并刮料，使物料下滑，落到斗轮下部，由斗轮取走。

混匀堆料机：

混匀堆料机同普通堆料类似，设有走行装置，门座架，塔架装置，回转装置，尾车悬臂梁，悬臂皮带机等部件。当采用人字形布料方式堆料时可不设回转功能。混匀堆料机的走行装置为连续工作制，为此需要走行电机减速机满足这一要求。同时，电缆卷筒装置走行制动器等零部件也应满足这一要求。 混匀堆料机与普通堆料机的功能比较接近，所不同的是混匀堆料机在堆料时其走行机构在不停地在需要的区间运行，沿轨道长度方向走行堆料，使在轨道长度方向上各处不断地堆料，也就是说走行机构为连续运行机构，达到均化物料地目的。按不同的要求，堆料时又可分为菱形堆料与人字形堆料。为使堆料时堆到料场的物料在轨道长度方向上的堆料线密度相同，在设计走行运行速度时采用不同的速度，既与地面皮带运行方向相同时速度较慢，与地面皮带运行方向相反时，走行运行速度较快。具体关系如下式：
(Vo-V1)/V1=(Vo+V2)/V2
式中：V0----------地面皮带机速度；
      V1----------与地面皮带机同向运行时的走行速度；
      V2----------与地面皮带机反向运行时的走行速度；
详细原理可参见 ：
DETERMINATION OF TRAVELLING VELOCITY AND BELT VELOCITY OF BOOM CONVEYOR OF BLENDING STACKER

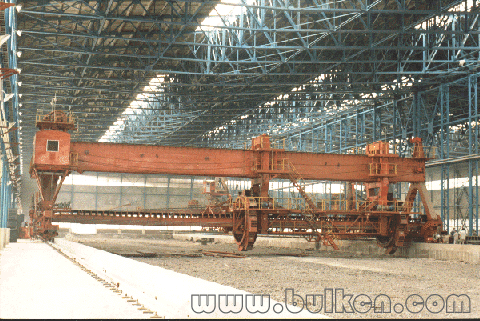

混匀取料机照片
